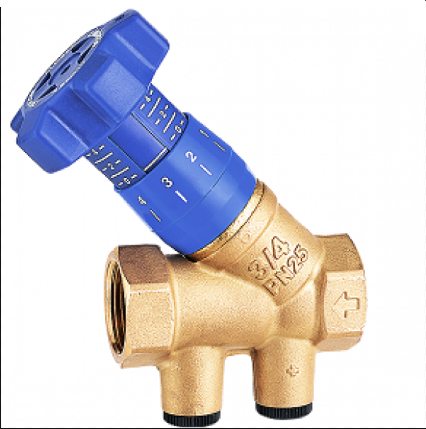

Данный клапан производится в соответствии с требованиями качества по стандарту ISO 9001:2008. Все клапаны проходят проверку в соответствии с стандартом EN 12266- 1:2003. Ручные балансировочные клапаны могут использоваться в самых различных от- раслях промышленности: отопление, охлаждение, водоснабжение, санитарные систе- мы, а также с любыми неагрессивными средами.
| Количество полуоборотов (значение по шкале) | 8 |
| Монтажное положение | Любое |
| Артикул | CIM 787OTR/2P 12 |
| Базовая единица | шт |
| Производитель | Cimberio |
| Преимущества | Вручную устанавливается проектное значение перепада давлений в соответствии с настроечным графиком или таблицей, измерительные штуцеры дают возможность присоединять к клапану электронный прибор для поверочного замера перепада давлений на клапане и расхода рабочей среды, может выполнять функцию запорного органа. |
| Материал крышки (пробки) | СW 617N латунь |
Технические характеристики
| Количество полуоборотов (значение по шкале) | 8 |
| Монтажное положение | Любое |
| Артикул | CIM 787OTR/2P 12 |
| Базовая единица | шт |
| Производитель | Cimberio |
| Преимущества | Вручную устанавливается проектное значение перепада давлений в соответствии с настроечным графиком или таблицей, измерительные штуцеры дают возможность присоединять к клапану электронный прибор для поверочного замера перепада давлений на клапане и расхода рабочей среды, может выполнять функцию запорного органа. |
| Материал крышки (пробки) | СW 617N латунь |
| Материал маховика (крышки рукоятки) | Не указано |
| Материал штока | СW 617N латунь |
| Материал обтекателя золотника (ползуна) | Не указано |
| Материал уплотнения | EPDM |
| Класс герметичности | Не указано |
| Ремонтопригодность | Не указано |
| Тип регулировки | Ручное |
| Диапазон t окружающей среды | Не указано |
| Пробное давление (испытательное) (бар) | Не указано |
| Завод изготовитель | Италия |
| Среда применения | Вода и среды не агрессивные к материалам клапана |
| Рекомендации по монтажу | Клапаны следует устанавливать в конце регулируемого контура во избежание его завоздушивания, при монтаже клапанов запрещается прикладывать к ним крутящие моменты, превышающие значения по паспорту изделия. |
| Диаметр присоединения (мм/дюйм) | 15 (1/2″) |
| Номинальное давление (бар) | 25 (не меняющееся, не движущееся) |
| Материал корпуса | CW 617 N латунь |
| Диапазон t рабочей среды | От -10 до +120 |
| Назначение | Созд. доп. гидр. сопротивления зад. величины при гидр. увязке контуров систем вод. отоп. и водос. |
| Гарантийный срок | 60 |
| Пропускная способность (Kv) | 5 м3/час |
| Тип присоединения | Резьбовое |
| Страна | Италия |
| Средний полный ресурс (циклов) | Не указано |
| Средний полный срок службы (лет) | Не указано |
| Направление потока среды | По стрелке на корпусе изделия |
